產品概述
產品規格
● DC24V/2A供電;
● 采用32位高速浮點嵌入式ARM架構，128MB Flash，512KB RAM，3路通用輸出，9路通用輸入，TTL電平;
● 配備4.3寸，分辨率480×272液晶顯示屏;
● 可實現3軸電機控制（X，Y用于平面運動，Z用于旋轉刀升降、U用于送料或平臺升降，Z/U軸復用一個端口），電機軸脈沖頻率可高達166KHZ;
● 采用7段S型加減速曲線和自適應速度規劃算法，同時支持一鍵設置速度參數和小圓限速，可以針對不同圖形，選擇不同的切割參數，支持反向間隙補償;
● 支持1路激光控制，TTL電平，激光控制輸出電壓0~5V可調，PWM輸出1K~100K可調，占空比0~100%可調;
● 支持USB2.0接口，支持電腦USB通訊，支持U盤讀寫文件;
● 支持100Mbps網絡(luò )通訊;
● 支持實時時鐘，機器鎖機功能;
● 支持旋轉刀切割功能，具備mark定位切割功能，旋轉刀高度補償，壓料棍控制;
● 支持軌跡預覽，斷電續雕，工作中實時修正光強和速度，旋轉雕刻，雙平臺切換，分割送料，壓料送料，自動吹氣、自動對焦、腳踏開關、安全保護、固件升級，加工信息統計等功能;
● 支持中文簡體，英文，中文繁體，韓語，俄語，意大利語，西班牙語，葡萄牙語，越南語等多國語言;
● 采用32位高速浮點嵌入式ARM架構，128MB Flash，512KB RAM，3路通用輸出，9路通用輸入，TTL電平;
● 配備4.3寸，分辨率480×272液晶顯示屏;
● 可實現3軸電機控制（X，Y用于平面運動，Z用于旋轉刀升降、U用于送料或平臺升降，Z/U軸復用一個端口），電機軸脈沖頻率可高達166KHZ;
● 采用7段S型加減速曲線和自適應速度規劃算法，同時支持一鍵設置速度參數和小圓限速，可以針對不同圖形，選擇不同的切割參數，支持反向間隙補償;
● 支持1路激光控制，TTL電平，激光控制輸出電壓0~5V可調，PWM輸出1K~100K可調，占空比0~100%可調;
● 支持USB2.0接口，支持電腦USB通訊，支持U盤讀寫文件;
● 支持100Mbps網絡(luò )通訊;
● 支持實時時鐘，機器鎖機功能;
● 支持旋轉刀切割功能，具備mark定位切割功能，旋轉刀高度補償，壓料棍控制;
● 支持軌跡預覽，斷電續雕，工作中實時修正光強和速度，旋轉雕刻，雙平臺切換，分割送料，壓料送料，自動吹氣、自動對焦、腳踏開關、安全保護、固件升級，加工信息統計等功能;
● 支持中文簡體，英文，中文繁體，韓語，俄語，意大利語，西班牙語，葡萄牙語，越南語等多國語言;
產品配件：

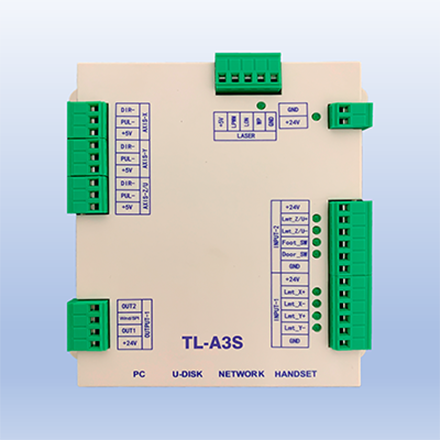

1.TL-A3S主板
2.TL-A3S面板
3.方口USB線*1, PC延長線*1, U盤延長線*1, 交叉網線*1, 網絡(luò )延長線*1, 面板通訊線*1
4.沖壓件(套)*1
尺寸:
主板: 123.1mm*123.1mm
面板: 182.0mm*120.0mm(前)，145.5mm*100.8mm(后)
1.TL-A3S主板
2.TL-A3S面板
3.方口USB線*1, PC延長線*1, U盤延長線*1, 交叉網線*1, 網絡(luò )延長線*1, 面板通訊線*1
4.沖壓件(套)*1
尺寸:
主板: 123.1mm*123.1mm
面板: 182.0mm*120.0mm(前)，145.5mm*100.8mm(后)
